第二回（マザーをケースに装着…まで）

ケースにマザーボードを装着します。

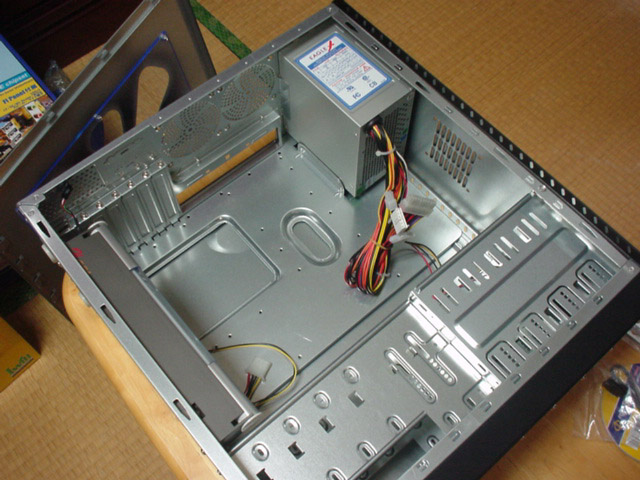

	普通、写真のような一体型が多いです。

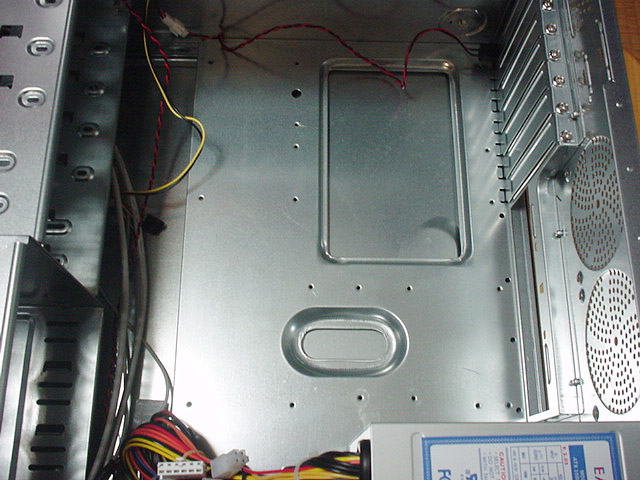

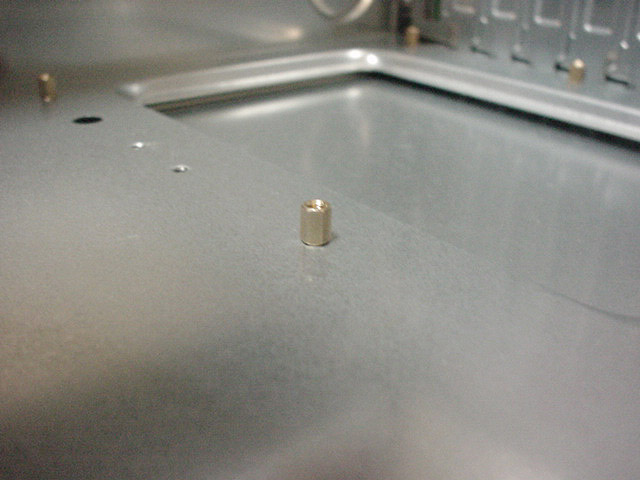

	ケース内にネジ穴があるのが判りますでしょうか？（写真は手前側が上部）　これは、設置際にスペーサーと言うものを使うため用意されているネジ穴です。　スペーサーとはマザーボードを設置する時に、ケースとマザーボードの間に挟み、マザーボードとケースにある程度の高さを作りショートを防ぐものです。　これを使用せずに、直接ネジ止めで装着し通電するとショートし、マザーボードやCPUが破損する場合があります。スペーサーは必ず使ってください。

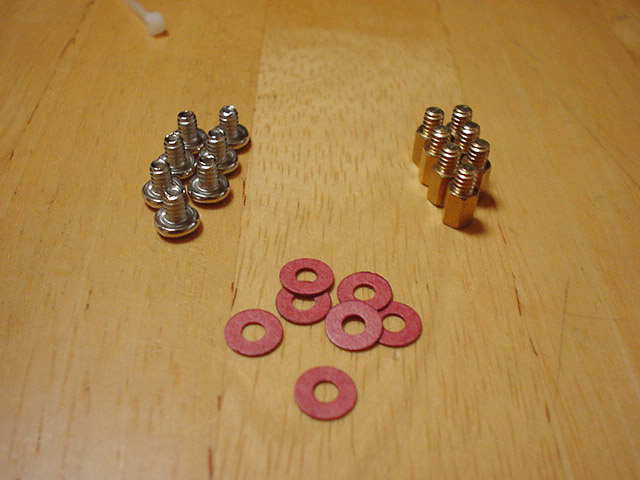

	左からネジ・ワッシャー・スペーサー。

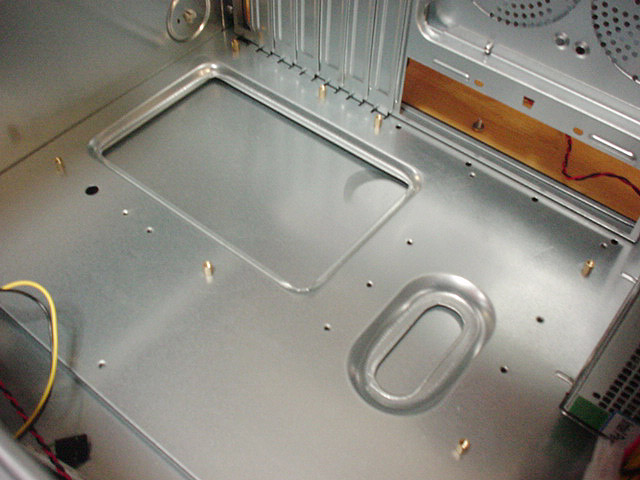

	と言うわけで、とりあえずスペーサーをつけます。付ける際はマザーボード側の穴の位置を確認しながらつけます。

	全ての穴につける必要はありませんが、安定するように最低でも６箇所はつけた方が良いと思います。

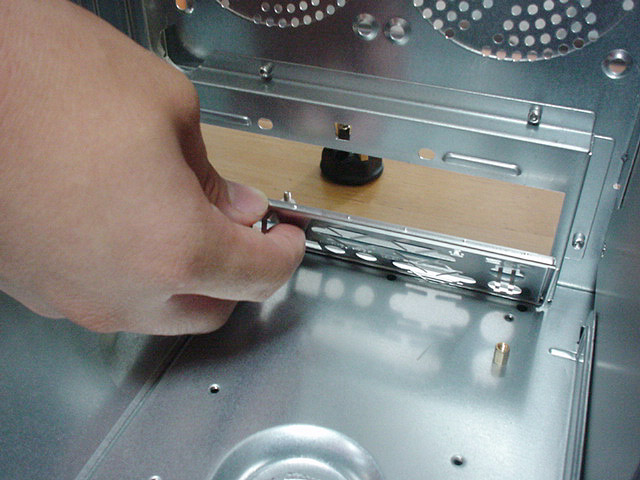

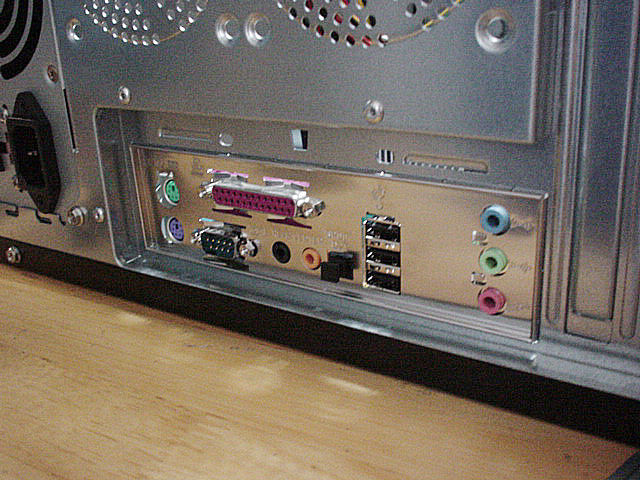

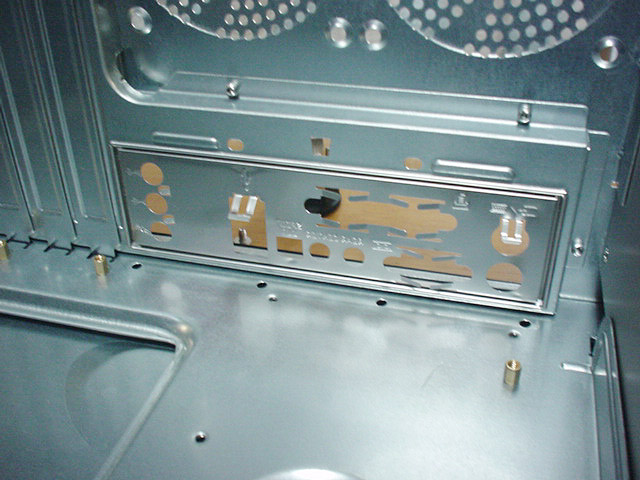

	次に、I/Oパネルを装着します。マザーボード側のI/Oポートが、標準的な場合は元からケースについてる物で問題ありません。

	装着する際、パネルが鋭く尖っている場合がありますので注意してください。

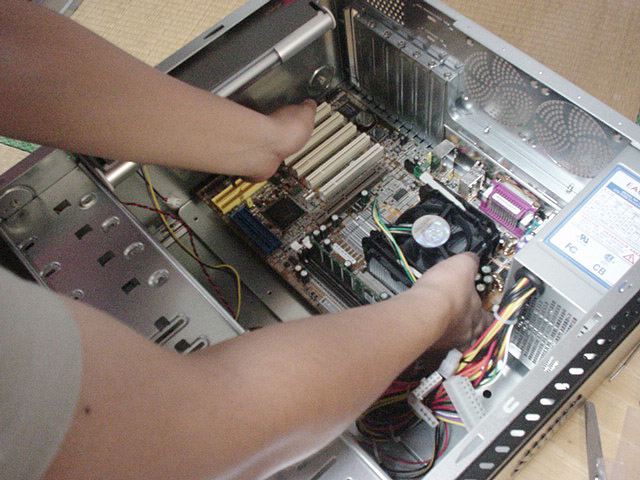

	いよいよマザーボードをケース内装着します。写真のように、両手でしっかり持ってぶつけない様にしつつ、I/Oパネルに合わせて装着します。

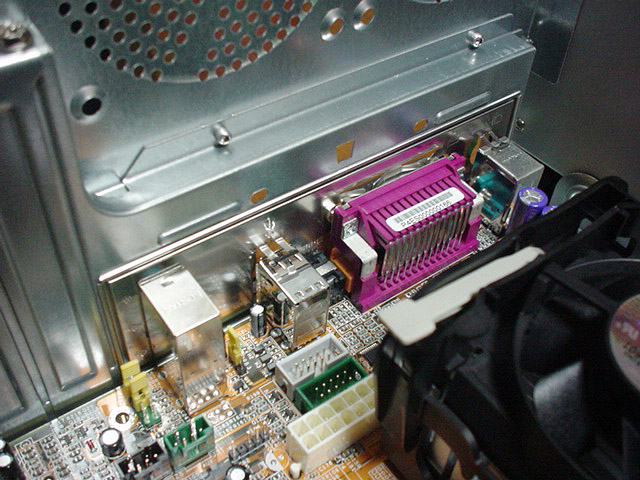

	正しく装着するとこんな感じ。

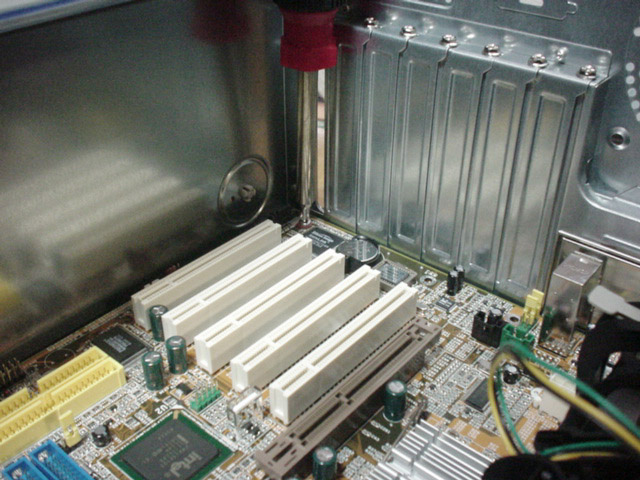

	続いて、ネジでマザーボードを固定します。

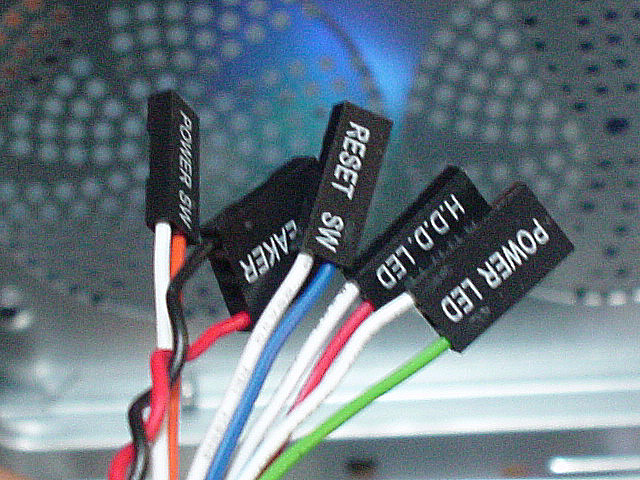

	さて、これからマザーボードにコネクター類の配線を行います。上の写真は、ケースから出ているケーブルで左から「電源スイッチ」「スピーカー」「リセットスイッチ」「HDDのLED」「電源のLED」の各ケーブルです。結構判りづらいので、作業の際はちゃんとマニュアルを見ながらやるといいでしょう。

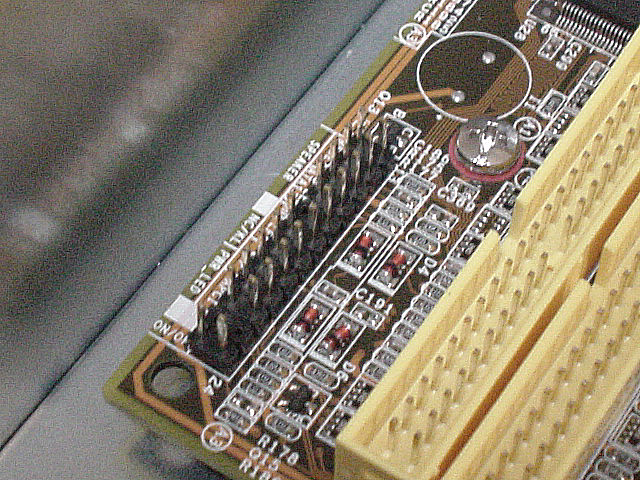

	そして、これらのケーブルをマザーボード上に配線します。コネクターは通常、マザーボードの右下にあります。

	写真のように挿していきます。挿すところは、マザーボードによっても変わってきますので、マニュアルで確認しましょう。　また、コネクターには極性があります。ないものもありますが、LED関係とかはあるようです。LEDが光らない場合等は、ここをもう一度チェックしましょう。

	マザーボードの準備は、これで大方終わりです。　　( ´ー｀)y-~~
